SUS443J1/019Cr21CuTi不锈钢
国标牌号：019Cr21CuTi | 日标牌号：SUS443J1 | 执行标准：JIS G4304（日标）、GB/T 4237（国标）
SUS443J1（019Cr21CuTi）是一款高性能铁素体不锈钢，通过超低C、N含量设计（≤0.025%），创新添加Cu元素（0.3~0.8%）与Ti/Nb/Zr复合稳定化元素，形成双重耐蚀强化机制：高Cr含量（20.0~23.0%）提升钝化膜基础耐蚀性，Cu元素增强钝化膜抗Cl-击穿能力与自修复性能，稳定化元素则彻底抑制晶间腐蚀。其耐蚀性达到304级别，力学性能与成型性优异，是替代304的高性价比铁素体不锈钢解决方案。
合金成分（质量分数，%）
| 元素 |
C |
Si |
Mn |
Cr |
Ni |
Cu |
N |
其他元素（Ti/Nb/Zr） |
| SUS443J1（JIS G4304） |
≤0.025 |
≤1.00 |
≤1.00 |
20.0~23.0 |
/ |
0.3~0.8 |
≤0.025 |
8*(C+N)~0.8（组合添加） |
| 019Cr21CuTi（GB/T 4237） |
≤0.025 |
≤1.00 |
≤1.00 |
20.5~23.0 |
/ |
0.3~0.8 |
≤0.025 |
8*(C+N)~0.8（组合添加） |
| 典型值 |
0.01 |
0.30 |
0.10 |
21.0 |
≤0.15 |
0.40 |
0.012 |
Ti:0.2（单一添加示例） |
室温力学性能
| 项目 |
屈服强度（MPa） |
抗拉强度（MPa） |
延伸率（%） |
硬度（HRB） |
| 标准值（JIS G4304） |
≥245 |
≥410 |
≥20 |
≤96 |
| 典型值 |
308 |
534 |
34.5 |
83 |
抗折皱性能（成型性优化）
| 钢种 |
延伸率（%） |
平均塑性应变比（r） |
极限拉伸比（LDR） |
| SUS443J1/019Cr21CuTi |
31 |
1.3 |
2.36 |
| 430（常规铁素体） |
29 |
1.0 |
2.25 |
| 304（奥氏体） |
60 |
1.0 |
2.21 |
SUS443J1通过优化生产工艺，抗折皱性能显著优于常规铁素体不锈钢：平均塑性应变比r=1.3，极限拉伸比LDR=2.36，均高于430和304；成型后波纹高度可控制在1.5μm以下，达到与304相当的表面平整度，解决了铁素体不锈钢成型易起皱的行业痛点。
核心性能优势
1. 耐蚀性达304级别：高Cr（20.0~23.0%）与Cu元素复合作用，钝化膜中Cr浓度显著提升，抗Cl-点蚀能力优异，在不含Mo的铁素体不锈钢中耐蚀性最优，可在多数场景替代304使用，且成本更具优势。
2. 成型性与焊接性优异：超低C、N含量（≤0.025%）配合复合稳定化元素，塑性良好（典型延伸率34.5%），弯曲、冲压等复杂成型工艺适应性强；焊接后无晶间腐蚀风险，焊接接头耐蚀性与母材一致。
3. 表面质量卓越：抗折皱性能优化后，表面波纹高度≤1.5μm，平整度接近304；热处理后表面光洁度高，无需额外抛光即可满足高端装饰需求。

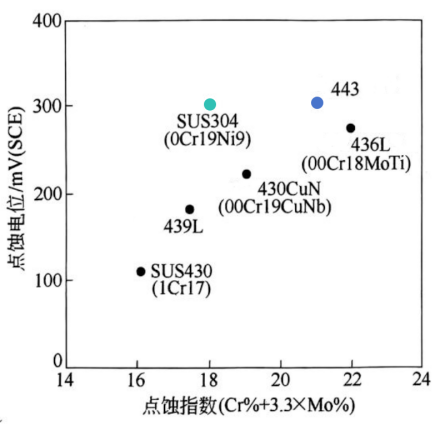

耐蚀性验证
耐蚀性对比测试（模拟恶劣腐蚀环境）
|
适用范围
凭借304级耐蚀性、优异成型性及成本优势，SUS443J1/019Cr21CuTi广泛应用于：电梯面板、家用电器（烤箱、微波炉外壳）、厨房设备（水槽、灶台）、建筑装饰（屋面板、幕墙）、医疗器械辅助部件等领域，是替代304的高性价比选择，尤其适用于对成本敏感且要求中等耐蚀性的场景。
应用场景图示
SUH409L
410L
441
430
430LX
SUS436L
443J1
